一块智能电表、智能水表的可靠性，一半写在设计图纸上，另一半藏在生产车间里。在上海大华测控设备厂有限公司，水电表的“诞生地”是一间十万级无尘车间——从贴片、焊接到检测、老化，十二道关键工序在洁净环境中一气呵成。今天，我们带您走进这间车间，看一块表如何从一块裸板，变成走进千家万户的计量终端。
智能水电表的核心，是一块集成了计量芯片、通讯模块与大量贴片元件的线路板。焊点间距以毫米计，一粒肉眼难辨的尘埃落在焊盘上，就可能在焊接后形成虚焊、短路；干燥环境下的一次静电放电，甚至可能直接损伤芯片。
更隐蔽的风险在长期：粉尘吸附与异物侵蚀会带来计量漂移，让一块出厂合格的表，在使用数年后“越走越偏”。对以“准确计量”为立身之本的电表、水表而言，这些隐患必须从生产环境源头就被挡住。
每立方米空气中，粒径 ≥0.5μm 的尘埃粒子不超过 352 万颗
相当于 ISO 14644-1 标准 8 级洁净度推开车间门，映入眼帘的是整齐排列的自动化产线与光洁的地面。明亮的灯光下，高速贴片机、回流焊炉、波峰焊、测试治具按工艺顺序依次排布，物料沿产线单向流动，秩序本身就是品质的一部分。
一块智能水电表的诞生，要依次走过十二道关键工序。下面这条流程链，就是接下来的参观路线：
一切从一块裸线路板开始。锡膏打底、元件安家、焊接成型、检测把关——电表、水表的“大脑”，在前五道工序里逐步成形。

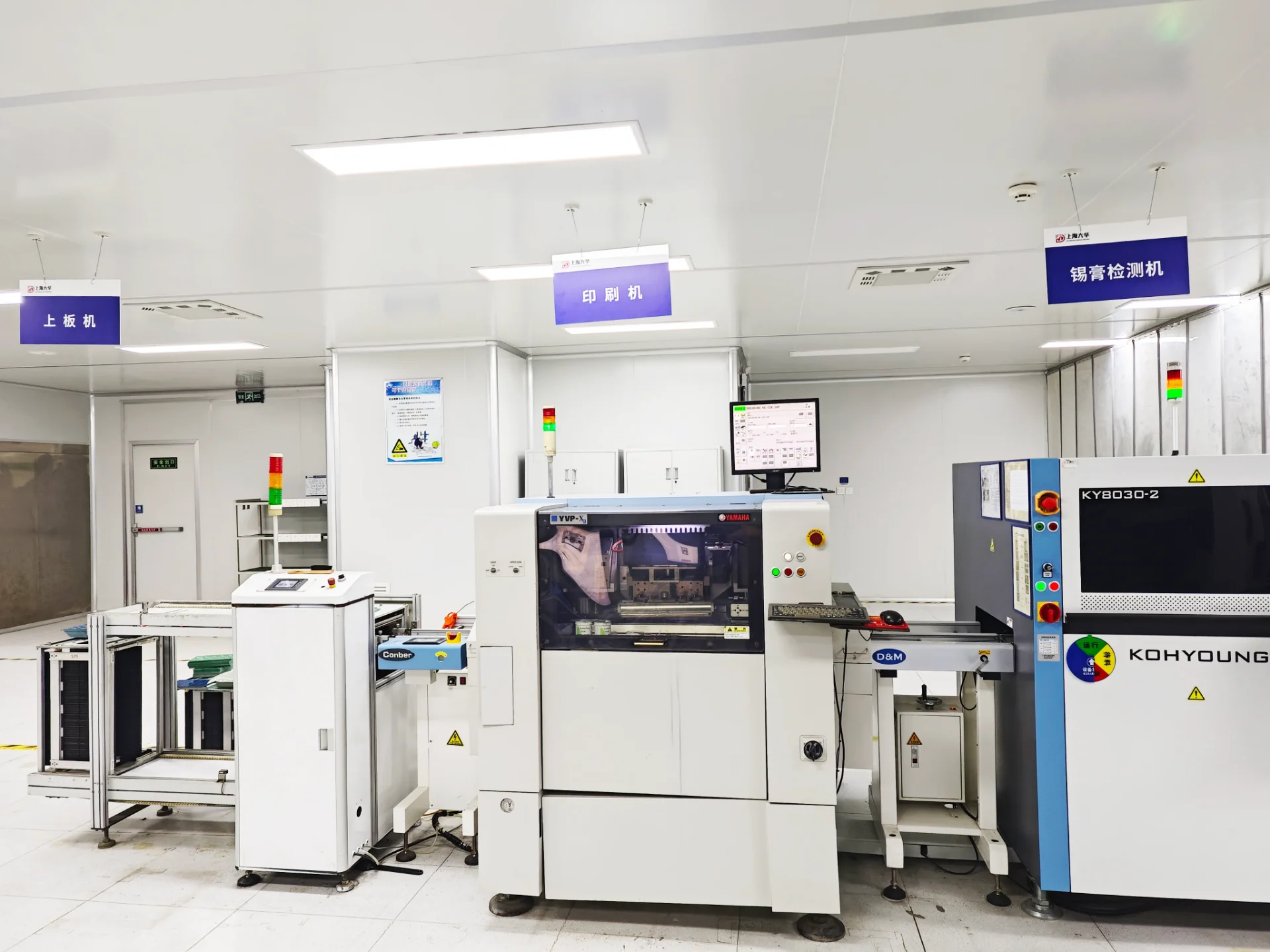

产线的第一步：锡膏经钢网均匀印刷到 PCB 焊盘上，为元件提供粘接与焊接材料。印刷的厚度与位置精度，是整条 SMT 产线的第一道底气。

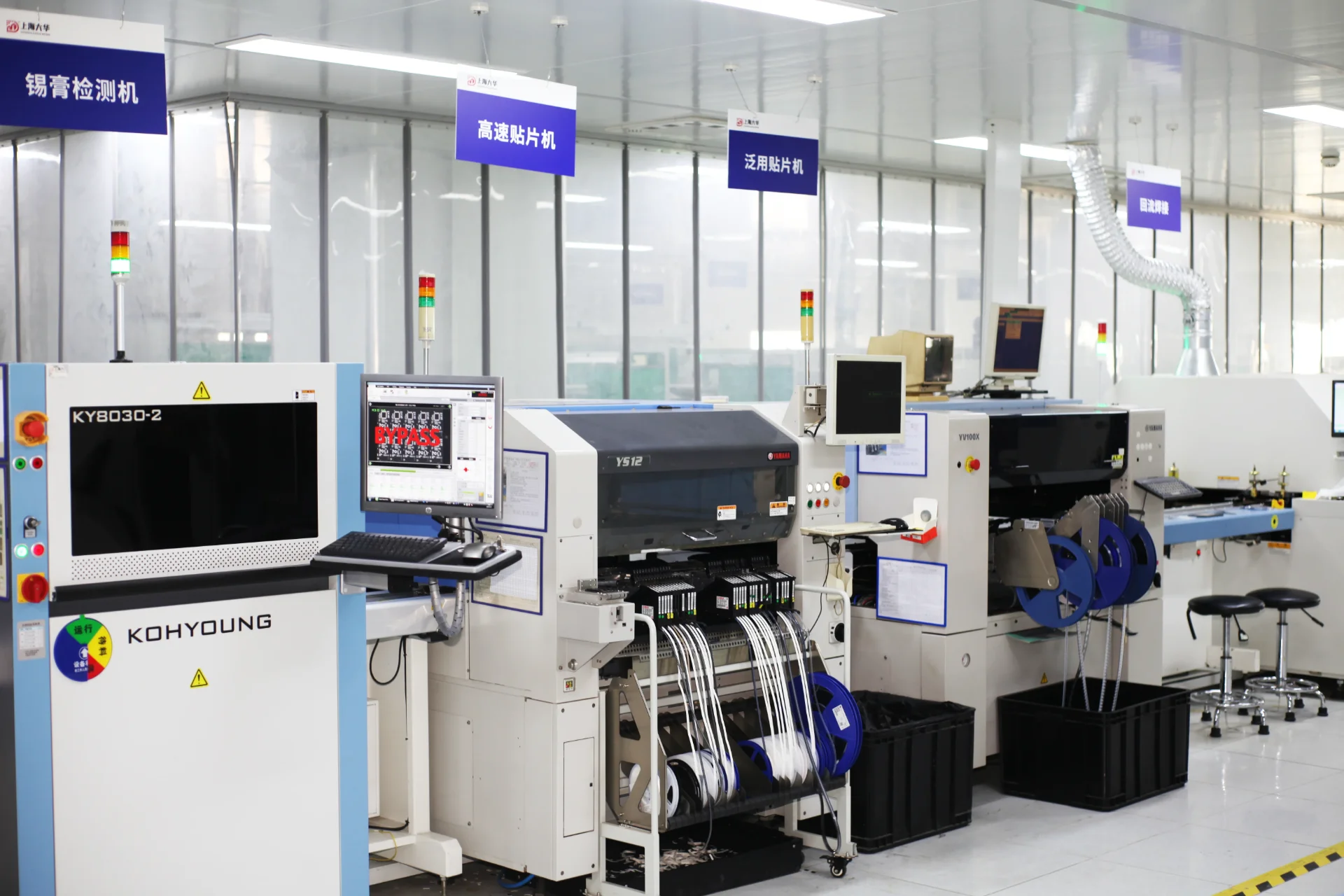

体积最小的电阻、电容等贴片元件，由高速贴片机连续拾放，逐一贴装到锡膏焊盘上，位置精度以微米计，为后续焊接打下精准的坐标基础。

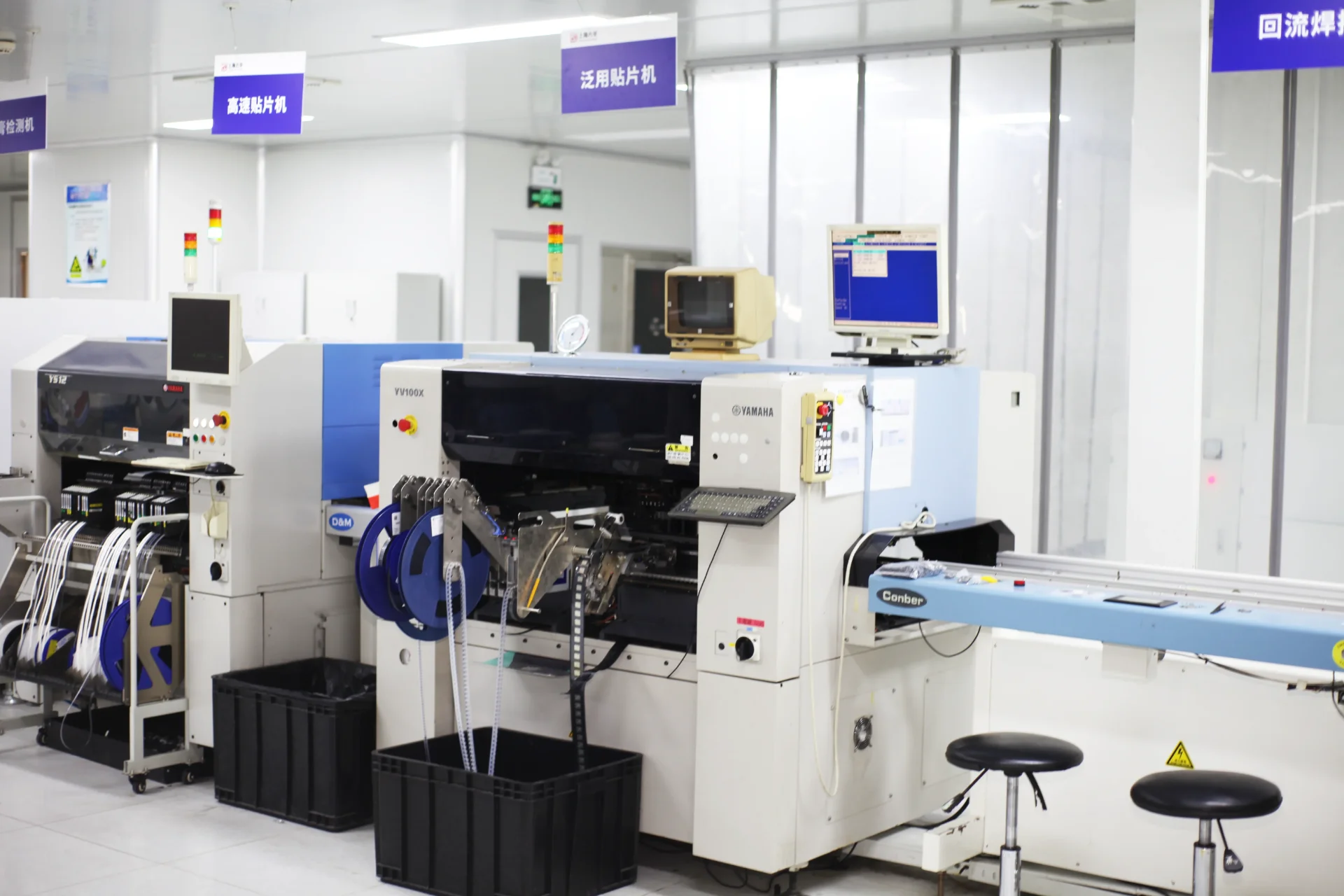

与高速机搭档，泛用贴片机负责尺寸更大、形状特殊的元件。大小设备协同作业，一块 PCB 上的全部贴片元件一次贴齐。

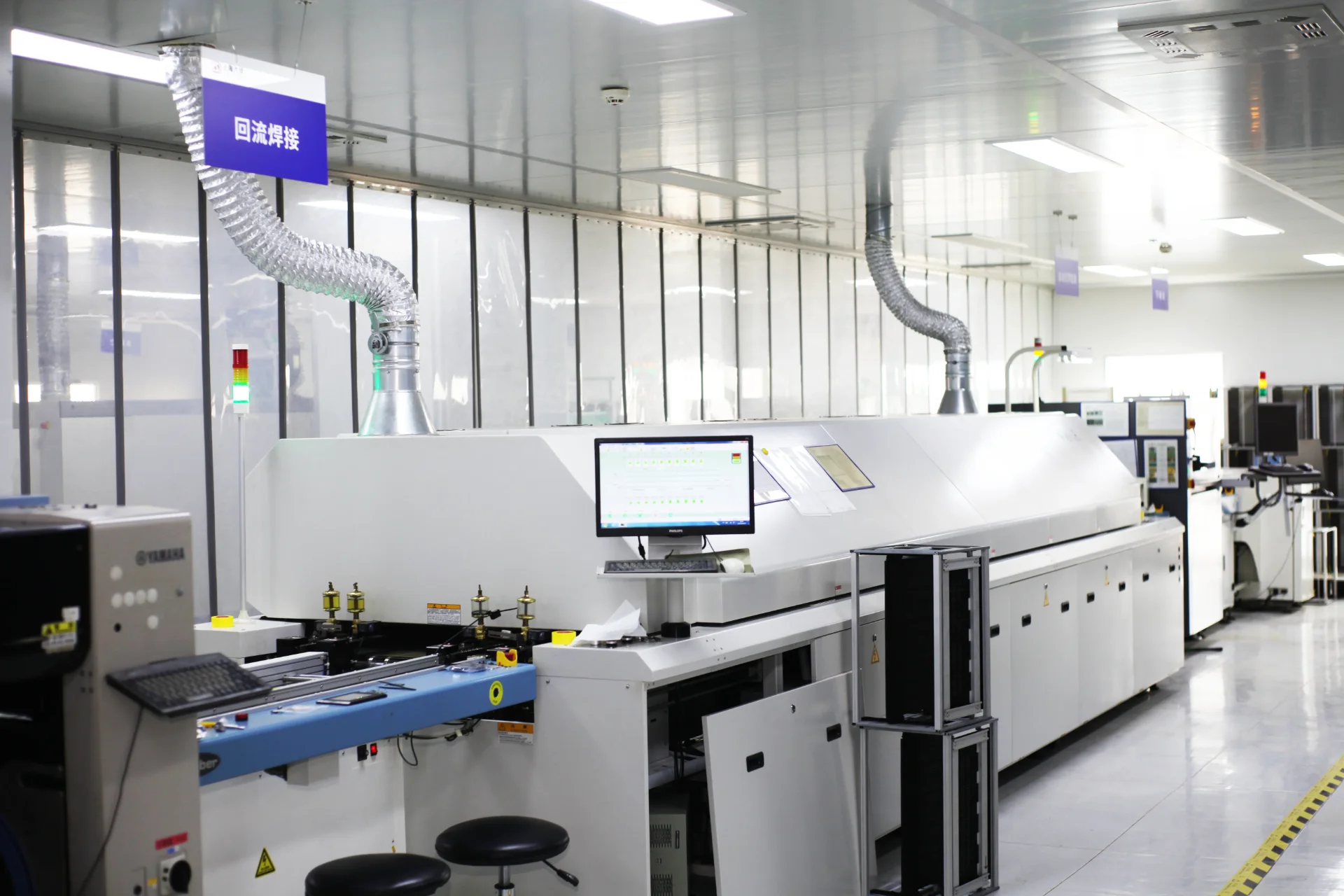

贴装完成的板件进入回流焊炉，穿过精确控温的多个温区，锡膏受热熔融再冷却，元件与焊盘之间形成可靠的合金焊点。

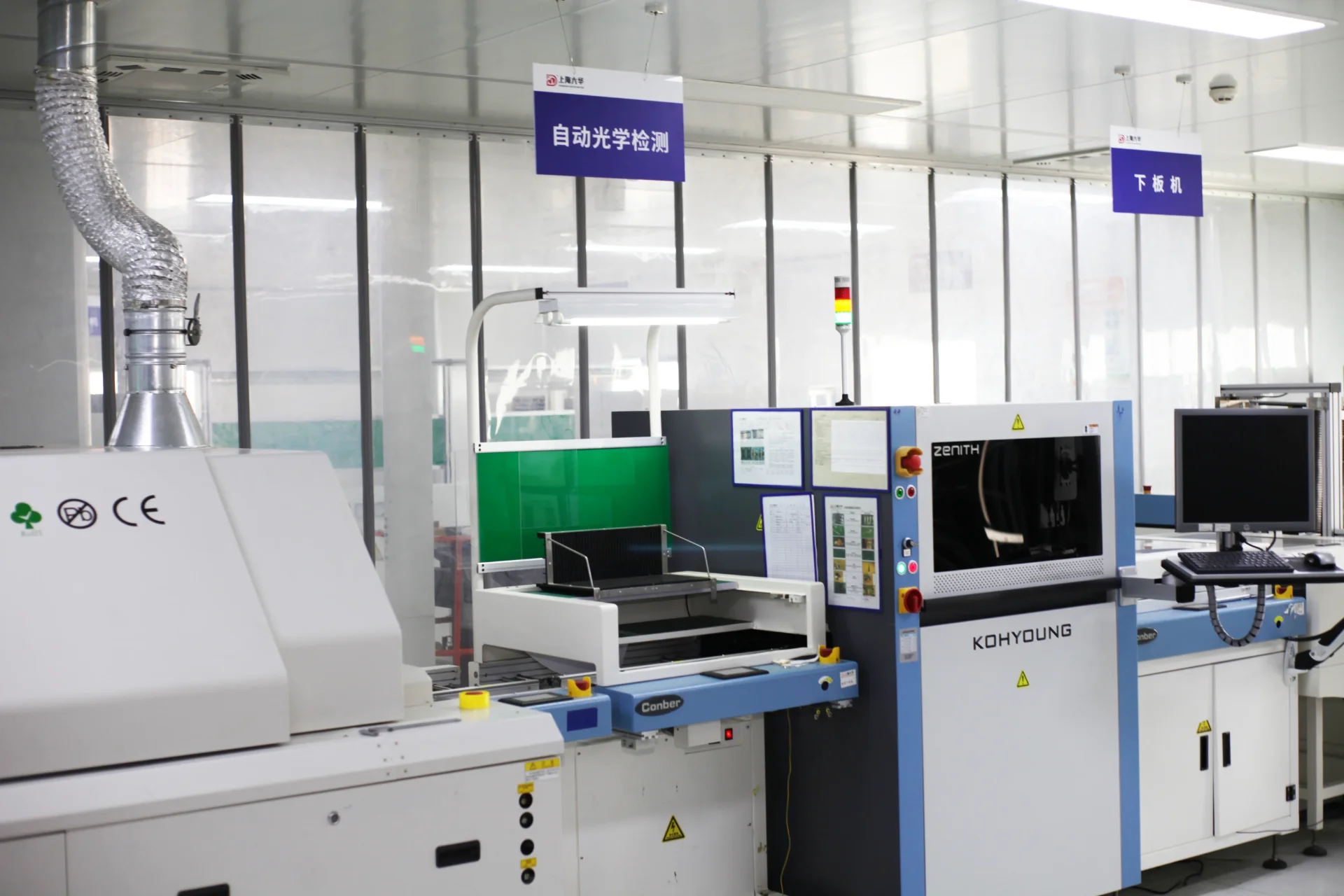

焊接后的板件逐块经过 AOI“拍照体检”——光学镜头逐点比对焊锡量、偏移与极性，缺陷当场拦截，不流入下道工序。
电表、水表里还有一类“大个子”元件——变压器、继电器、电解电容等通孔元件，由插件与波峰焊工序接棒。

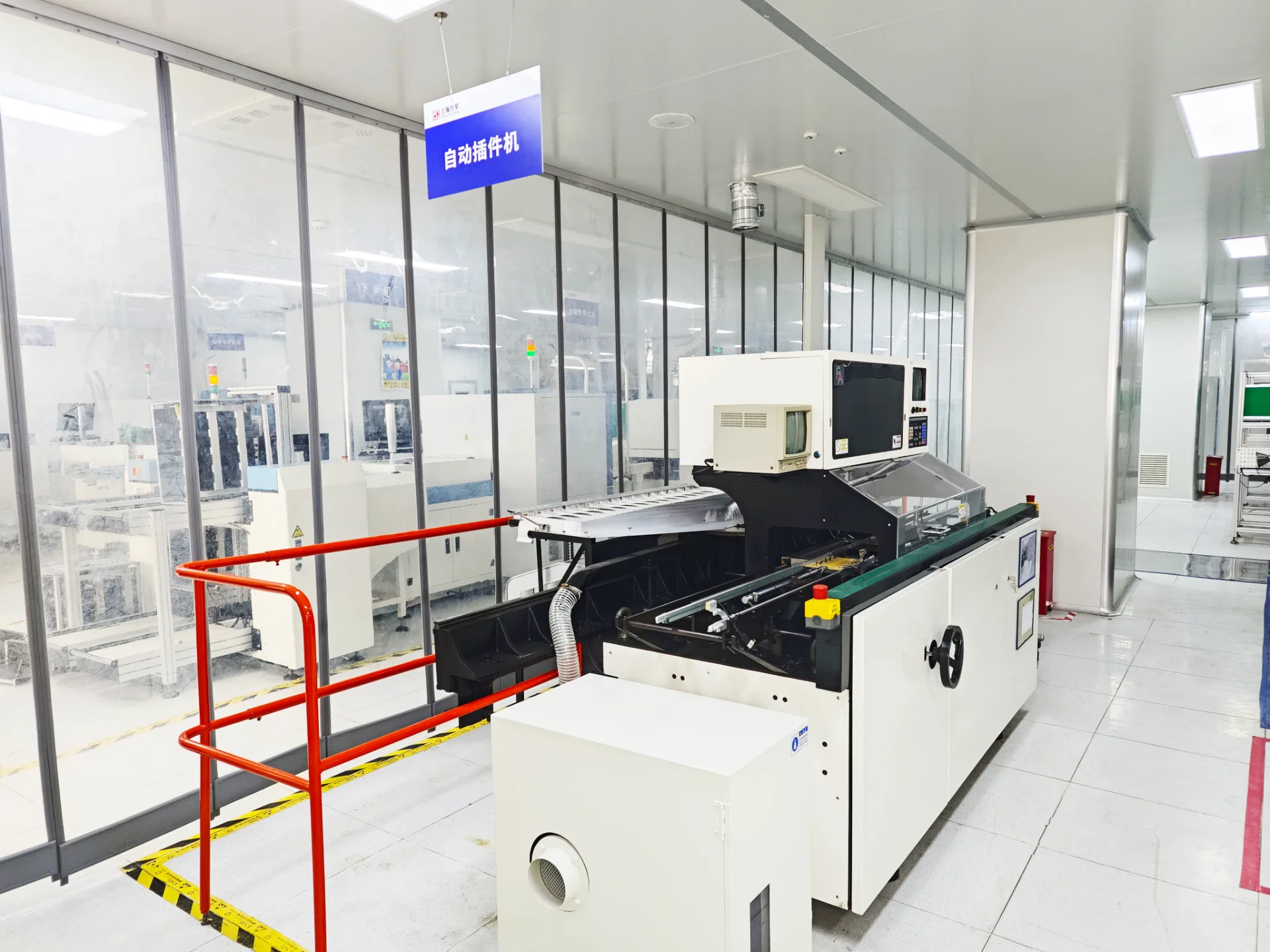

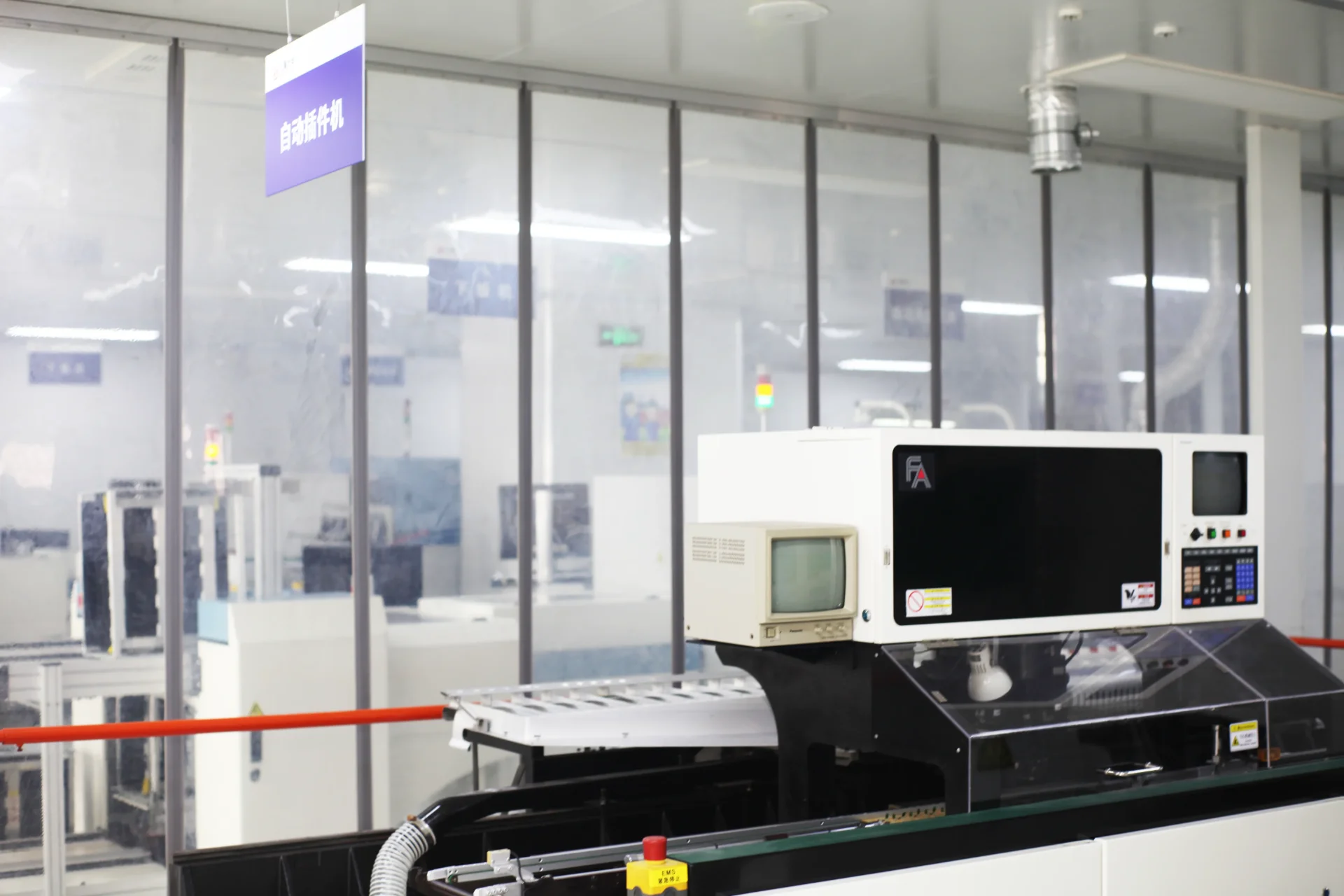

两台自动插件机分工协作，将电解电容、继电器等通孔元件高速、准确地插入线路板预制孔位，以机械的稳定节奏，替代人工插件的误差与疲劳。

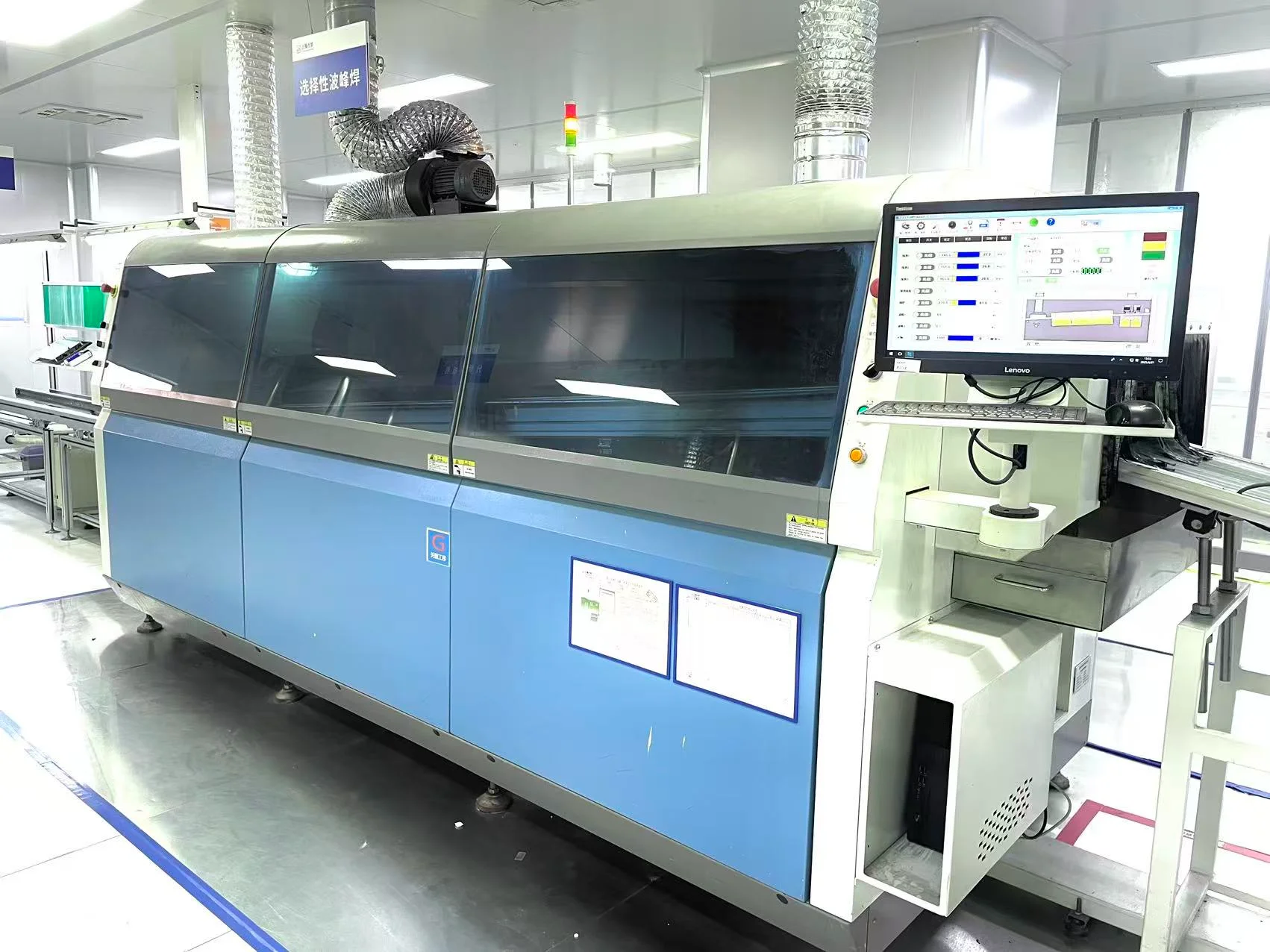

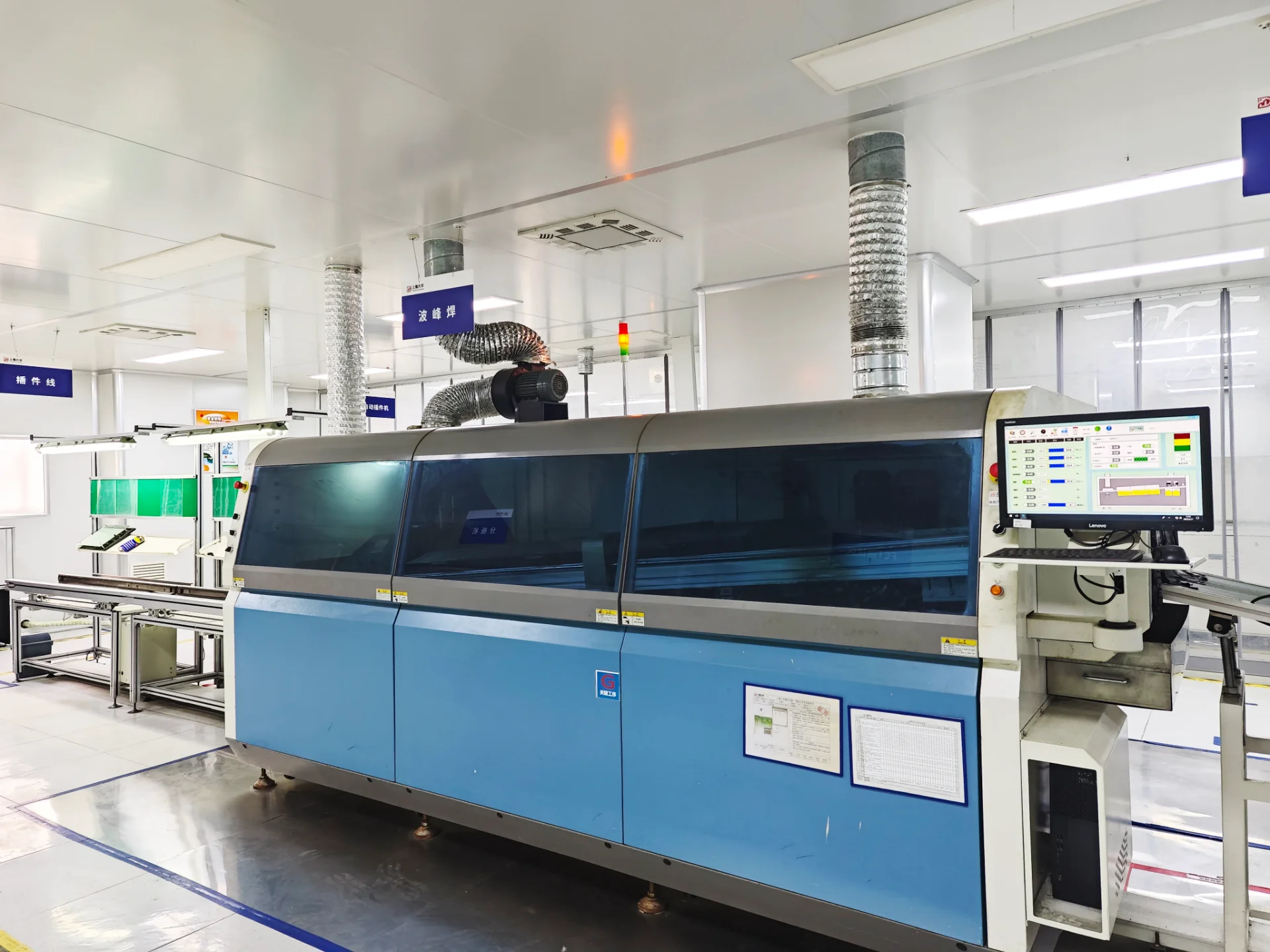

通孔元件的焊接由“波峰”完成——熔融焊料形成液态波峰，板件过峰，一次完成成百上千个焊点；对温度敏感的部位，则由选择性波峰焊局部施焊，热冲击更小、焊点更可控。

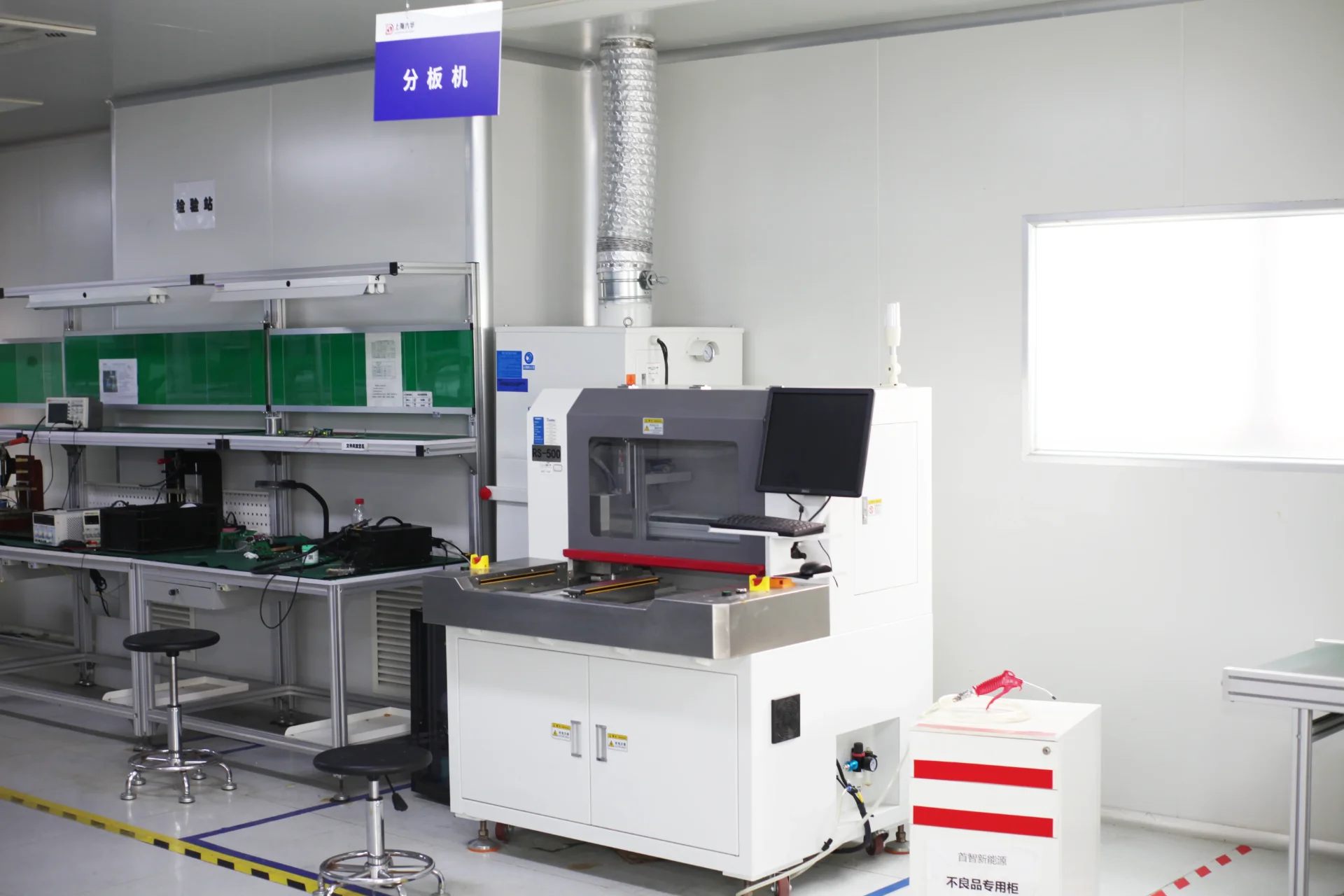

为提升效率，线路板常以拼板形式生产。分板机以铣切方式将成品板精确分离，切口平整，避免人工掰板带来的应力损伤。
通过检测的板件随即进入整机组装——装入表壳、接好端子，一块“整表”就此成形。但要真正合格出厂，还要闯过两道关口：高温老化与自动校表。

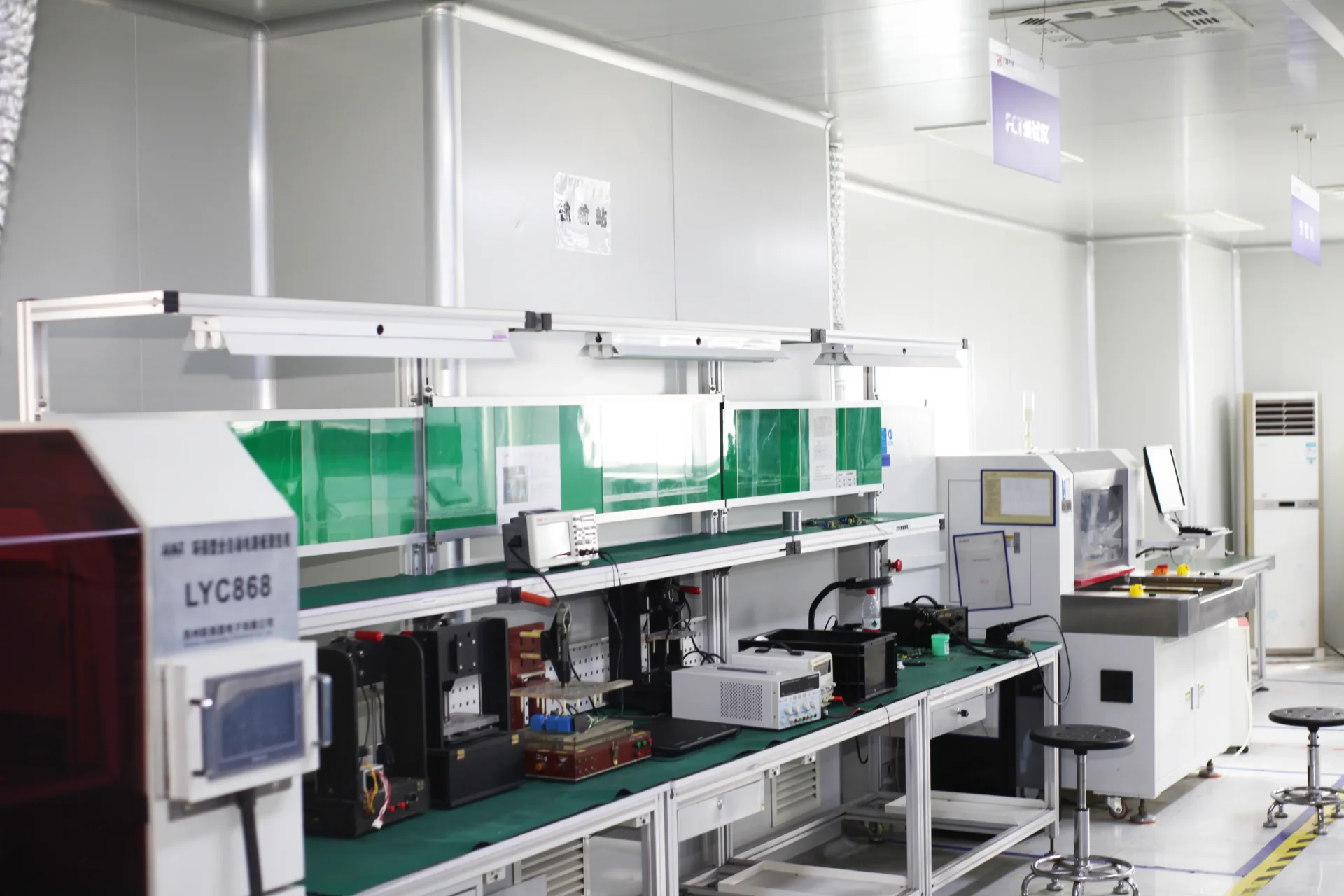

在 FCT 工位，每一块表计被接入模拟真实工况的测试治具，通电检验计量、通讯、显示等各项功能——参数不合格的表，在这里被拦下。

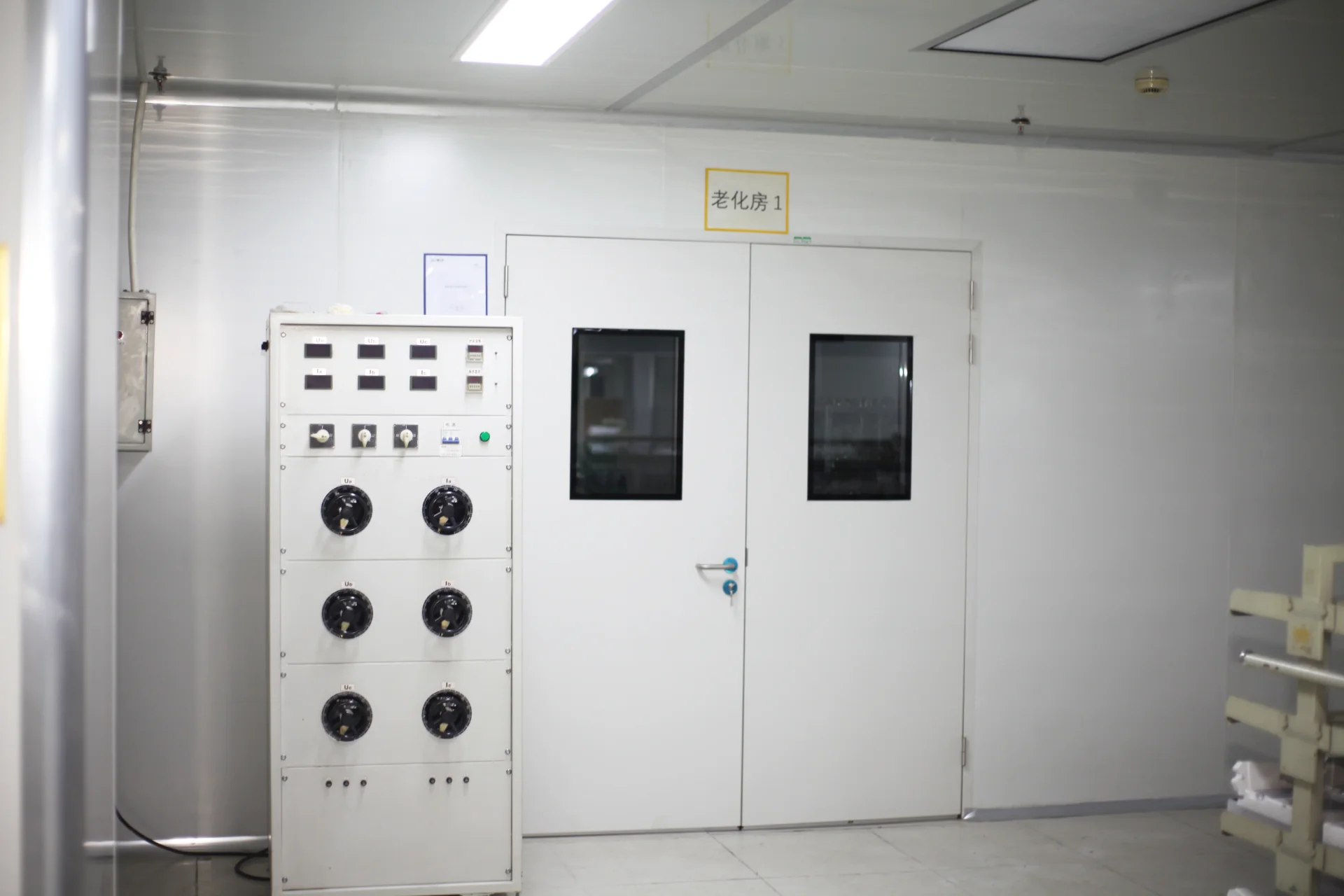

成批整表在高温环境中长时间通电运行，让潜藏的早期失效元件在出厂前充分暴露。走出老化房的表，还要接受最后一道关口的检阅。

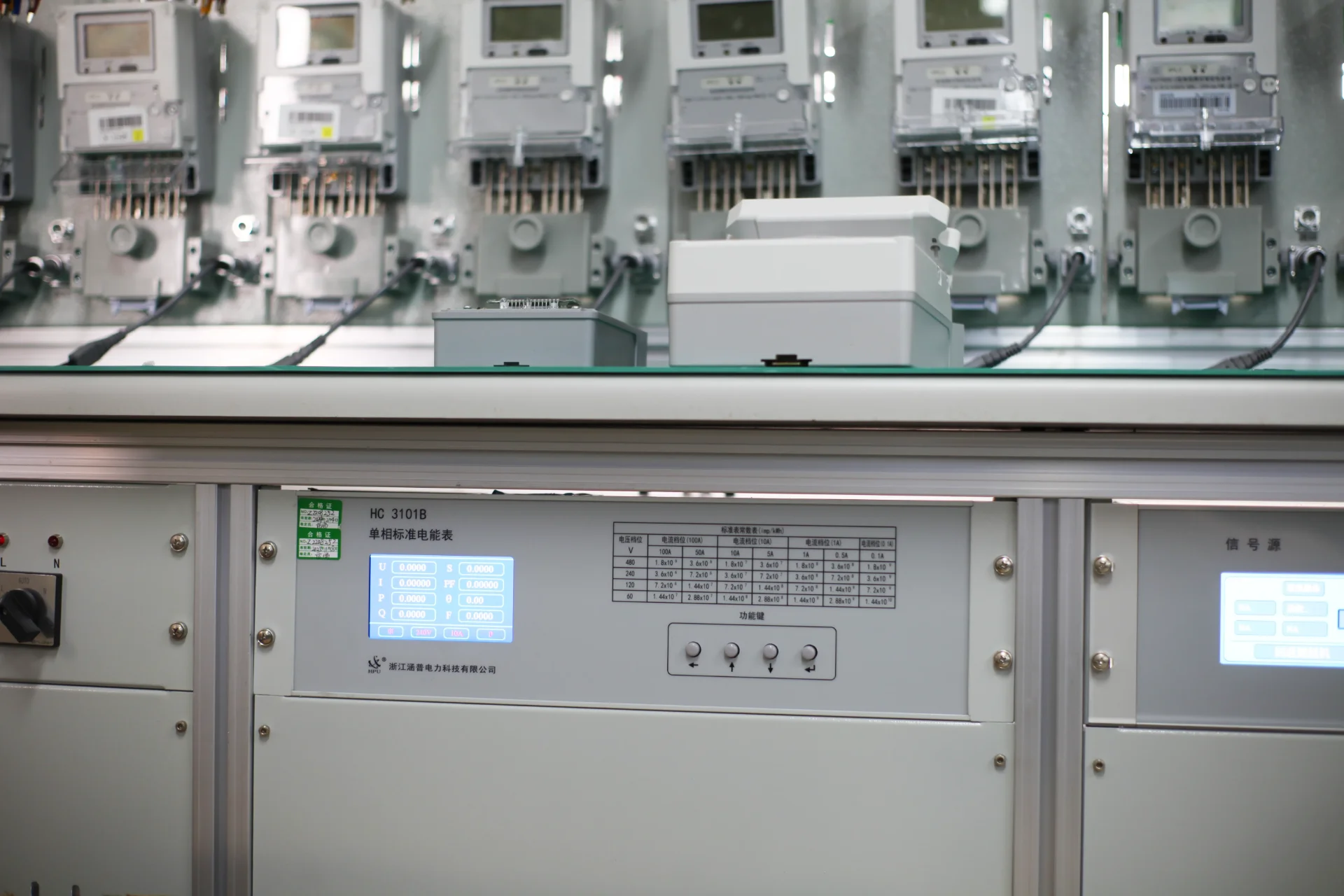

电表、水表是国家强制检定的计量器具。自动校表设备对每块表逐台通电比对计量误差，自动完成误差调准与合格判定——只有检定合格的表，才能打上合格印，走向包装线与用户。
把尘埃挡在车间之外，把精度做进每一块表里。
从一粒尘埃的管控，到每一道工序的把关，车间不会出现在产品目录里，却决定了每一块表的成色。1980 年建厂以来，上海大华测控设备厂有限公司始终以计量准确为生命线，让每一块走出车间的电表、水表，都经得起时间的检定。
